Co potřebujete? What would you like to enquire about?

Vyberte CNC díl nebo specializovaný nástroj pro fólii a ražbu. Choose a CNC part or specialist foil and embossing tooling.

Přijímáme zakázky

CNC frézování a konstrukce v Brně CNC milling and mechanical design in Brno

Navrhneme a vyrobíme mechanický díl podle výkresu, vzorku, fotografie nebo vašeho nápadu. Prototypy, náhradní díly, přípravky a malé série. We design and manufacture mechanical parts from a drawing, sample, photograph or idea. Prototypes, replacements, fixtures and small batches.

Poptat díl

Materiály Materials: Hliník, mosaz, technické plasty Aluminium, brass, technical plastics
Stroj Machine: DATRON neo · 3 osy · 40 000 min⁻¹
Podklady Input: Výkres není podmínkou No drawing required
Termín Lead time: Nabídka do 1 dne · výroba 5 prac. dnů Quote in 1 day · 5 working days to make

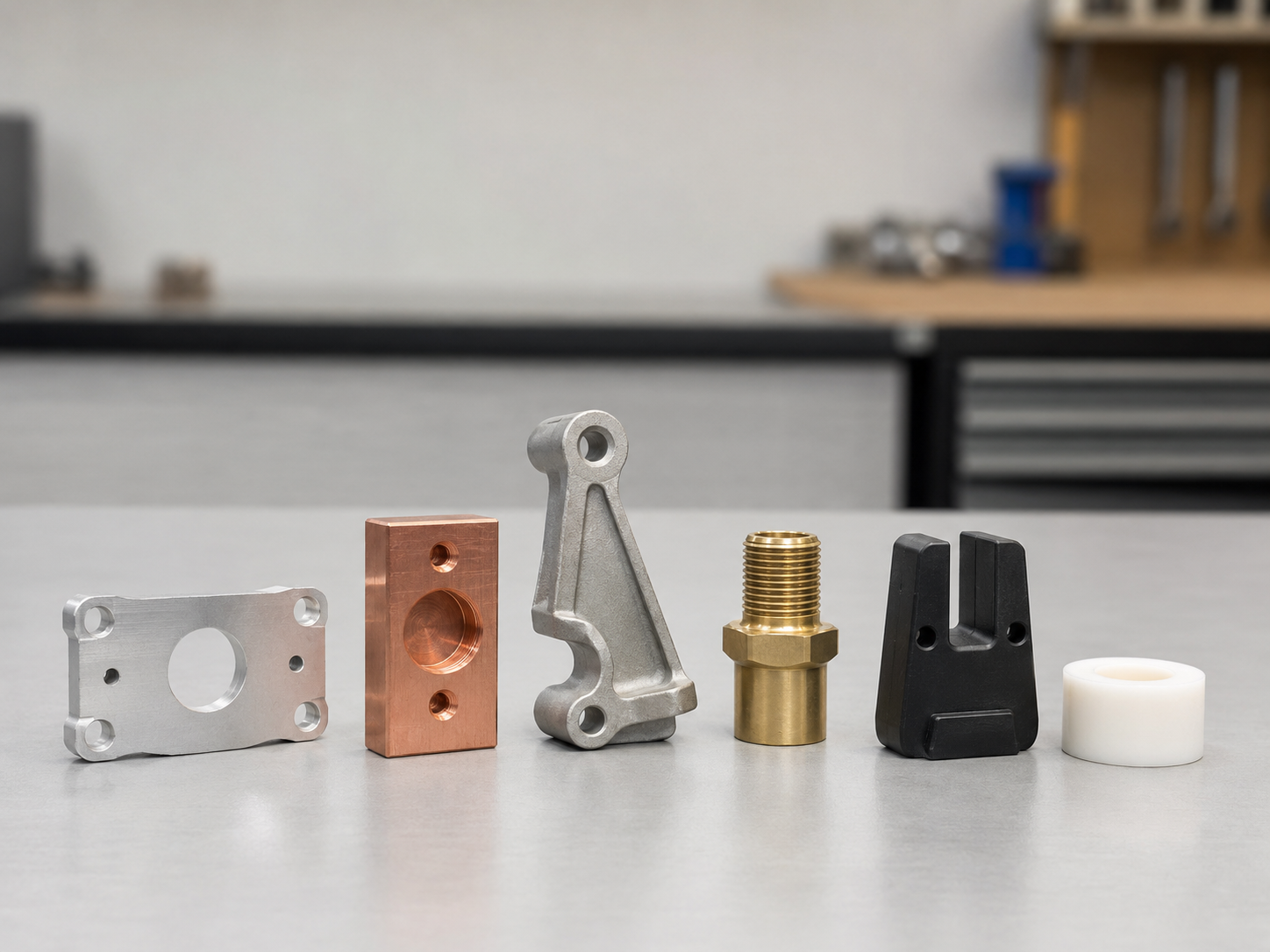

Hotový obrobený díl Finished machined part

CNC frézování na stroji DATRON neo CNC milling on a DATRON neo

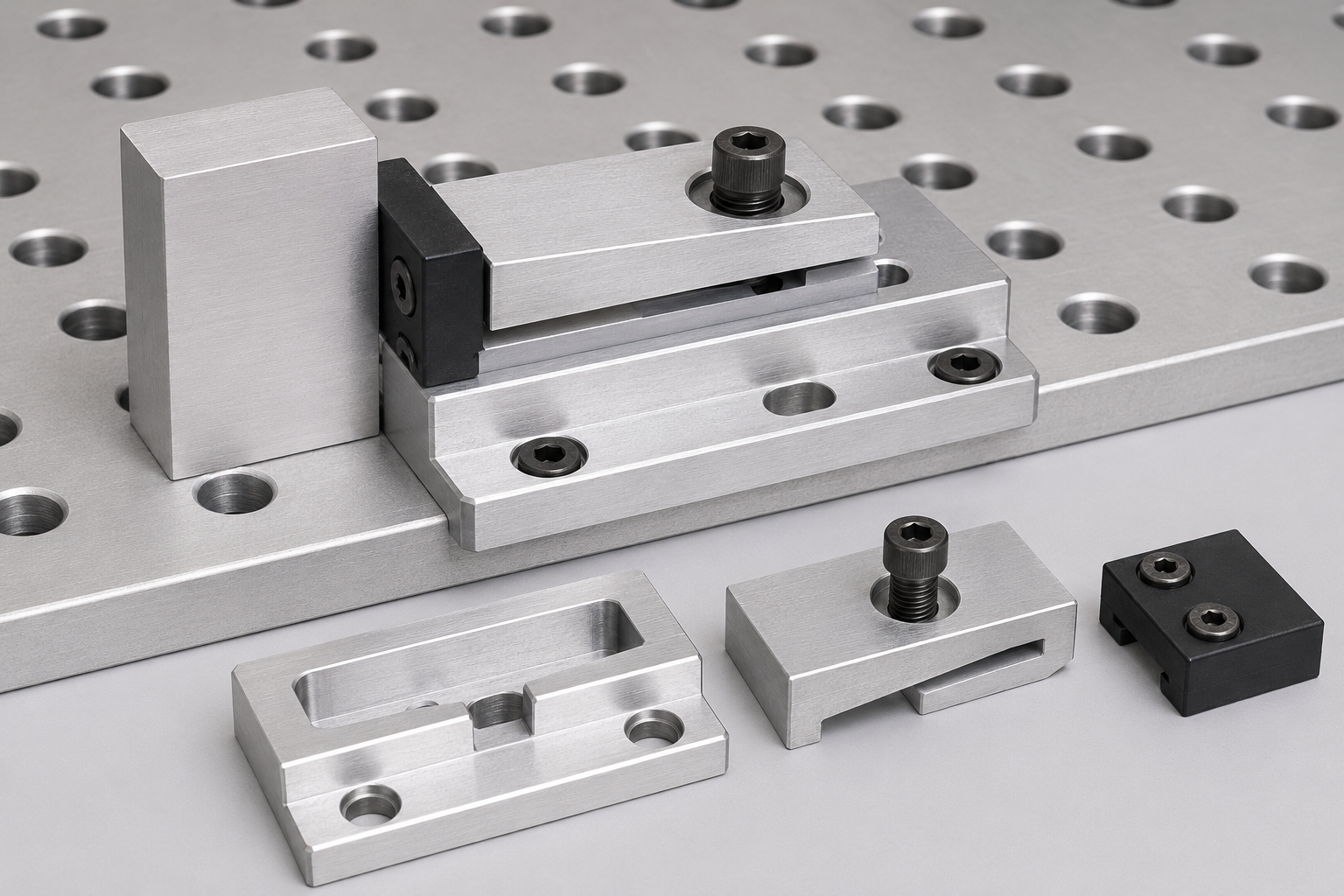

Smontovaný mechanismus Assembled mechanism

Co vyrábíme What we manufacture

Náhradní díly podle vzorku, fotografie, skici nebo výkresu Replacement parts from a sample, photograph, sketch or drawing
Držáky, kryty, adaptéry, montážní desky a vodicí prvky Brackets, covers, adapters, mounting plates and guides
Čelisti, unášeče, dorazy, přípravky, upínky a měrky Jaws, carriers, stops, jigs, fixtures and gauges
Malé mechanismy včetně montáže a odzkoušení Small mechanisms, including assembly and testing
Prototypy a malé série od 1 do 100 kusů Prototypes and small batches from 1 to 100 pieces
Konstrukce a reverzní inženýrství — výkres není podmínkou Design and reverse engineering — no drawing required

Technické možnosti Technical capabilities

Pracovní pole Working envelope: 520 × 420 × 220 mm
Otáčky vřetena Spindle speed: 40 000 min⁻¹
Tolerance podle geometrie Tolerance, geometry-dep.: až ±0,01 mm
Počet os Axes: 3
Typická série Typical batch: 1–100 ks
Termín výroby Lead time: 5 prac. dnů

Výsledná tolerance závisí na materiálu, rozměrech, geometrii a způsobu upnutí. Final tolerance depends on material, dimensions, geometry and workholding.

Materiály Materials

Hliník Aluminium

EN AW-6061, 7075, 5083, 2007

min. 650 Kč

Technické plasty Technical plastics

POM, PA6, PEEK, PTFE, PC, PMMA, ABS, UHMW-PE

min. 500 Kč

Technologické hranice Process limitations

Neobrábíme ocel, nerez, titan ani kalené materiály. We do not machine steel, stainless steel, titanium or hardened materials.
Podkosy a prvky zezadu vyžadují druhé upnutí nebo dělení dílu. Undercuts and rear features require a second setup or a split part.
Nenabízíme broušení ani drátové EDM. We do not offer grinding or wire EDM.
Leštění, tryskání a eloxování zajišťujeme prostřednictvím partnerů. Polishing, blasting and anodising are arranged through partners.

Jak zakázka probíhá How the job runs

Od podkladů po hotový díl. Nabídka do jednoho pracovního dne, výroba obvykle 5 pracovních dnů od platby. From your files to the finished part. A quote within one working day, and typically 5 working days of production from payment.

Podklady

Pošlete podklady Send what you have

3D model, výkres, fotografie, náčrt nebo fyzický vzorek. Výkres není podmínkou. A 3D model, drawing, photograph, sketch or physical sample. No drawing required.

3D model — ideální 3D model — ideal

STEP IGES SLDPRT X_T STL 3MF

2D výkres 2D drawing

DXF DWG PDF

Nebo bez souboru Or no file at all

FOTO NÁČRT VZOREK

Rozbitý díl změříme a namodelujeme. We measure a broken part and model it.

Model a kontrola vyrobitelnosti Model and machinability check

v ceně

Podle vzorku nebo fotografie vytvoříme model v SolidWorks. Zkontrolujeme tolerance, podkosy a upnutí a ozveme se, pokud něco potřebuje úpravu. We build the model in SolidWorks from your sample or photograph, then check tolerances, undercuts and workholding — and come back to you if anything needs changing.

Vzorek Sample

CAD model CAD model

Objednávka

Dostanete nabídku a fakturu You receive the quote and invoice

Cenu počítáme z materiálu, času obrábění a počtu kusů. Ozveme se do jednoho pracovního dne. The price is calculated from material, machining time and quantity. You hear from us within one working day.

1 den day

nabídka do jednoho pracovního dne quote within one working day

Uhradíte fakturu You pay the invoice

Jakmile obdržíme platbu, zakázka jde do výroby a začíná běžet termín. Once payment is received the job enters production and the lead time starts.

Faktura Invoice

Zaplaceno Paid

Výroba

CAM a frézování CAM and milling

CAM programování i obrábění řešíme in-house na stroji DATRON neo. Běžný termín je 5 pracovních dnů od platby. CAM programming and machining are both handled in-house on the DATRON neo. The usual lead time is 5 working days from payment.

DATRON

neo

5 pracovních dnů od platby 5 working days from payment

Kontrola a předání Inspection and handover

Díl proměříme, u sestav provedeme montáž a odzkoušení. Poté je připraven k vyzvednutí v Brně nebo k odeslání. We measure the part and, for assemblies, fit and test it. It is then ready for pickup in Brno or for shipping.

Proměřeno a hotovo Measured and done

Osobní odběr v Brně Doprava

Spěchá to? Napište termín do poptávky — u malých dílů se často dá výroba zkrátit. In a hurry? Put your deadline in the enquiry — small parts can often be brought forward.

Poptat díl

Pošlete nám svůj projekt

Jméno / Username

Telefon (volitelné)

Váš nápad na projekt

Přílohy (volitelné, max 5 souborů)

Klikněte nebo přetáhněte soubory

JPG, PNG, PDF, DOC, STL, OBJ, 3MF (Max 10MB per file, Max 5 files)

Souhlasím se zpracováním osobních údajů

Fólie, ražba a speciální nástroje Foil, embossing and specialist tooling

Dodáváme ve spolupráci se specializovaným partnerem Supplied in cooperation with a specialist partner

Připravíme grafiku, zkontrolujeme technické zadání a povedeme zakázku od poptávky až po dodání. Samotné nástroje vyrábí náš specializovaný partner. Vektory nejsou podmínkou — pro první posouzení stačí PDF, JPG, fotografie nebo náčrt. We prepare the artwork, check the technical specification and manage the project from enquiry to delivery. The tooling itself is manufactured by our specialist partner. Vector artwork is not required for an initial assessment — a PDF, JPG, photograph or sketch is sufficient.

Štočky pro horkou ražbu Hot-foil dies

Zahřátý štoček přenáší fólii; bez fólie lze vytvořit slepotisk. Výška 1,75–7,00 mm. A heated die transfers foil; without foil it creates a debossed impression. Height 1.75–7.00 mm.

Mosaz Brass: min. 750 Kč
Hořčík Magnesium: min. 600 Kč

Nástroje pro slepotisk Embossing tools

Matrice s patricí pro jedno- i víceúrovňový reliéf bez použití fólie. Die-and-counter tools for single- or multi-level relief without foil.

Reliéfní ražba s fólií Combined relief and foil

Reliéf a fólie v jednom průchodu. Pro správný výsledek je potřebná matrice a protikus. Relief and foil in one pass. A die and matching counter are required.

Razidla a značkovací nástroje Stamps and marking tools

Ruční i strojní razidla pro značení dílů, výrobků a obalů podle grafiky nebo fyzického vzoru. Hand and machine stamps for marking parts, products and packaging from artwork or a physical sample.

Braillovo písmo Braille tooling

Univerzální matrice, obvykle podle standardu Marburg Medium, pro jeden nebo dva průchody. Universal dies, usually to the Marburg Medium standard, for one or two passes.

Další speciální nástroje Other specialist tooling

Rotační a silikonové štočky, mikroreliéf, ochranné prvky, systém Thin Plate a výsekové nástroje s ražbou. Rotary and silicone dies, micro-embossing, security features, Thin Plate systems and combined cutting-and-embossing tools.

Od grafiky k hotovému nástroji From artwork to finished die

Jak vzniká vaše zakázka How your order is made

Pošlete soubor a požadované rozměry. Grafiku opravíme zdarma, spočítáme cenu a po zaplacení nástroj vyrobíme. Send your file and the required dimensions. We correct the artwork free of charge, calculate the price and manufacture the die after payment.

Grafika

Pošlete grafiku Send your artwork

Vektor i bitmapa jsou v pořádku — bitmapu překreslíme do vektoru. Uveďte přesné výsledné rozměry v milimetrech. Vector or bitmap is fine — we redraw bitmaps as vectors. Give the exact finished dimensions in millimetres.

Vektor — ideální Vector — ideal

AI EPS PDF SVG DXF DWG CDR

Bitmapa — překreslíme Bitmap — we redraw it

PNG JPG TIFF WEBP BMP HEIC FOTO

Nejlépe 300 dpi a výš, ostrý okraj motivu. 300 dpi or higher works best, with a clean edge.

Připravíme vektor We prepare the vector

zdarma

Opravíme technické chyby v souboru a bitmapu převedeme na křivky. Výsledek zůstává věrný původnímu návrhu. We repair technical errors in the file and convert bitmaps to curves. The result stays faithful to the original design.

Původní Original

Vektor Vector

Objednávka

Dostanete fakturu You receive the invoice

Cenu počítáme z materiálu, rozměru a času výroby. Fakturu pošleme do 2 hodin, nejpozději následující pracovní den. The price is calculated from material, size and production time. We send the invoice within 2 hours, or by the next business day at the latest.

nebo následující pracovní den or by the next business day

Uhradíte fakturu You pay the invoice

Jakmile obdržíme platbu, zakázka jde rovnou do výroby. Once your payment is received, the order moves straight into production.

Faktura Invoice

Zaplaceno Paid

Výroba

Přesné frézování Precision milling

Nástroj pro horkou ražbu, slepotisk, patrici, matrici nebo 2D reliéf vyrábí náš specializovaný partner. Your hot-foil, embossing, debossing, patrix, matrix or 2D relief die is manufactured by our specialist partner.

CNC

Mosaz · hořčík · výška 1,75–7,00 mm Brass · magnesium · height 1.75–7.00 mm

Připraveno k vyzvednutí nebo odeslání Ready for pickup or shipping

Hotový nástroj je připraven následující pracovní den po zaplacení. Your completed die is ready on the next business day after payment.

Následující den Next day

Osobní odběr Doprava

Co poslat pro první posouzení What to send for an initial assessment

Zadání Specification

Typ nástroje a rozměr motivu v mm Tool type and artwork size in mm
Stroj, na kterém nástroj poběží The machine it will run on
Materiál a počet kusů Material and quantity
Požadovaný termín Required date

Podklady Artwork

Vektor: AI, EPS, PDF, SVG, DXF, DWG, CDR Vector: AI, EPS, PDF, SVG, DXF, DWG, CDR
Bitmapa: PNG, JPG, TIFF, WEBP, BMP, HEIC Bitmap: PNG, JPG, TIFF, WEBP, BMP, HEIC
Nebo fotografie či sken fyzického vzoru Or a photograph or scan of a physical sample
U bitmap ideálně 300 dpi a výš — bitmapu překreslíme do vektoru zdarma. For bitmaps, 300 dpi or higher is ideal — we redraw them as vectors free of charge.
